Patron v3

Bien démarrer un projet sous PATRON v3

Avec PATRON v3 il est possible de créer un patron de 3 façons différentes.

Méthode 1 : Tracé à plat

1) En dessinant le patron avec les outils de traçage (droite et courbe) aux dimensions réelles par le biais de l’outil zoom et des 2 fonctions de traçage de droite permettant la création du tracé global.

2) Vient en suite la phase d’isolation permettant de définir le contour final du tracé du patron.

3) Parcourrir chaque droite et courbe puis les nommer.

4) Synchroniser le fichier de mesure associé en fonction des réelles dimensions du tracé.

5) Enfin créer les tailles additionnelles en plus de la taille de base du patron.

Méthode 2 : Avec calque format A4 rediimensionné au mesures réelles.

Importer un tracé de patron scanné sur une feuille au format A4 à une échelle particulière Exemple 1/3 ou non précisée, puis effectuer les opérations suivantes.

1) Rappeler le dessin au format JPG ou BMP et de l'utiliser en tant que calque à reproduire pour le tracé de base à redimensionner par la suite.

2) Tracer le contour complet du dessin utilisé comme calque afin de reproduire le patron à l’échelle du tracé le plus fidèlement possible..

Note : PATRON demandera si l’on veut créer un nouveau fichier de mesure pour le projet en cours afin de l'associer à ce patron , cliquer sur oui ou créer un nouveau fichier de mesure avec ce nouveau projet en cours, PATRON demandera si vous voulez l'associer au projet en cours, sélectionner oui .

3) Redimensionner le tracé complet en fonction de l’échelle du tracé du dessin utilisé sur le format A4 (voir la vidéo de démonstration).

Note : une deuxième méthode consiste à redimensionner non pas l'ensemble du tracé mais droite par droite, méthode plus longue et moins précise mais qui peut être utilisée pour modifier une ou plusieurs
dimensions du tracé ceci avant de nommer les droites ou courbes et enfin de synchroniser les réelles mesures du tracé avec le fichier de mesure associé.

4) procéder à l'isolation du contour complet du tracé du patron (voir isolation)

5) Nommer chaque droite ou courbes du tracé en utilisant la liste des noms de mesure disponible au besoin (projet ouvert) ajouter un ou plusieurs noms de mesure au fichier de mesure en cours, mémoriser le fichier puis rafraîchir la liste des noms de mesure afin d’accéder aux nouveaux nom précédemment ajouté.

Note : Il est indispensable de nommer ces sections de droites et de courbes afin de pouvoir accéder à l’outil de création de tailles supplémentaires.

6) Et enfin, vient la phase d’isolation du tracé qui normalement avec cette deuxième méthode doit avoir un tracé plus ou moins identique à celui du tracé final obtenu en reproduisant le contour du calque
à la différence d'un tracé sans calque qui oblige bien souvent de dessiner des droites intermédiaires pour obtenir la droite désirée comme pour une droite ou une courbe oblique.

Comme point de départ, il faut définir la taille de base du patron à réaliser sachant que l’on peut être amené par la suite à devoir créer des tailles différentes.

Exemple :Taille de base 40 et à terme la perspective de créer les tailles 42 et 44.

Méthode 3 : Avec l'utilisation d'un buste personnalisé

Démarrage du projet

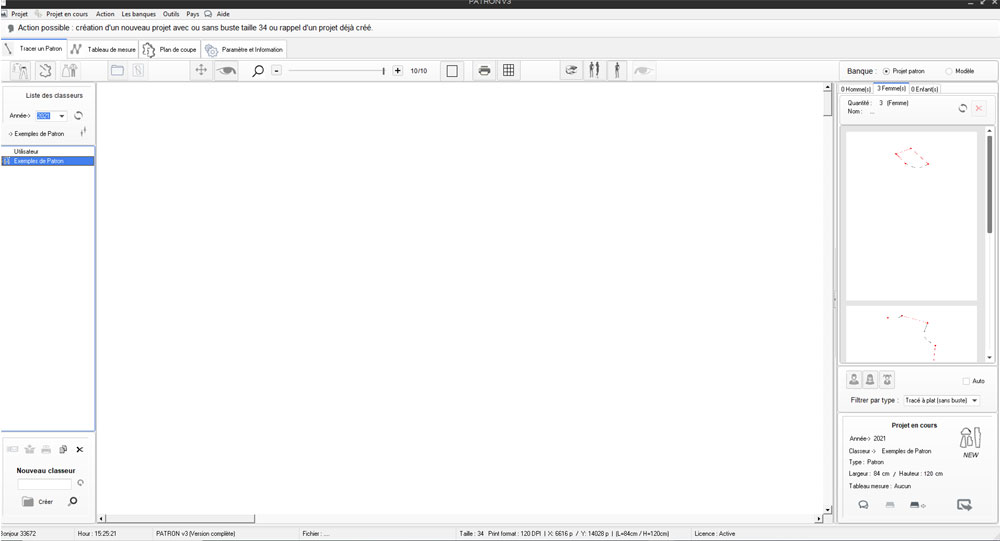

Sélectionner ou créer un classeur dans lequel sera mémorisé le ou les patrons du même vêtement ici un dossier nommé (Projet patron v3 exemple).

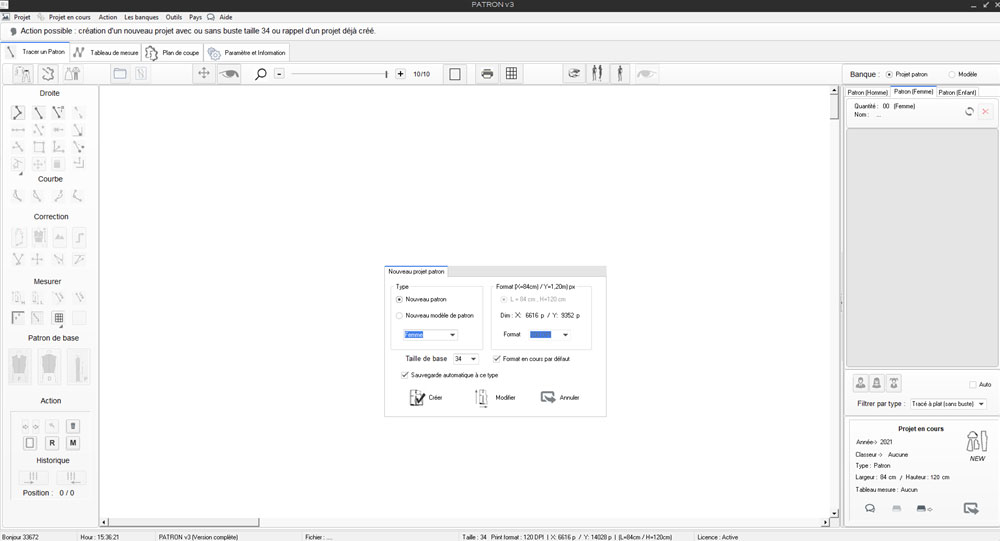

Un clique sur New, la sélection de la taille du projet : ici taille 34 on clique sur Créer pour entrer dans le nouveau projet.

Un clique sur Sélection d'un Buste permet le rappel d'un buste dans le projet en cours ainsi que la sélection

Utilisation d'un buste personnel

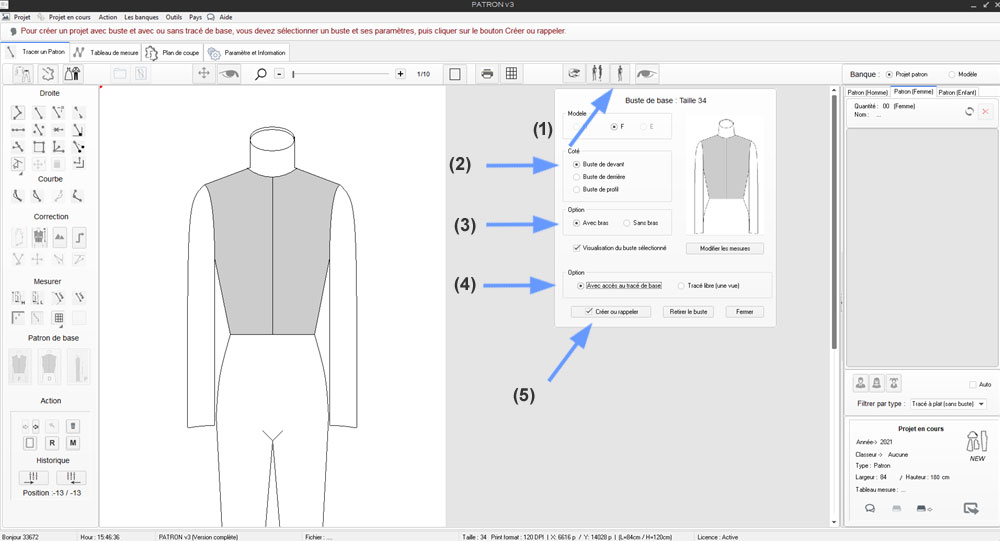

En (1) on ouvre la fenêtre d'ajout d'un buste dans le projet en cours.
En (2) on choisit le buste de (Face)
En (3) on sélectionne l'option (avec ou sans bras)
En (4) accès ou non aux tracés de base (Chemisier, Robe, Jupe ou Manteau)

En (5) Créer ou rappeler, permet l'ajout du buste au projet en cours.

2 ) Créer un projet avec un buste personnalisé

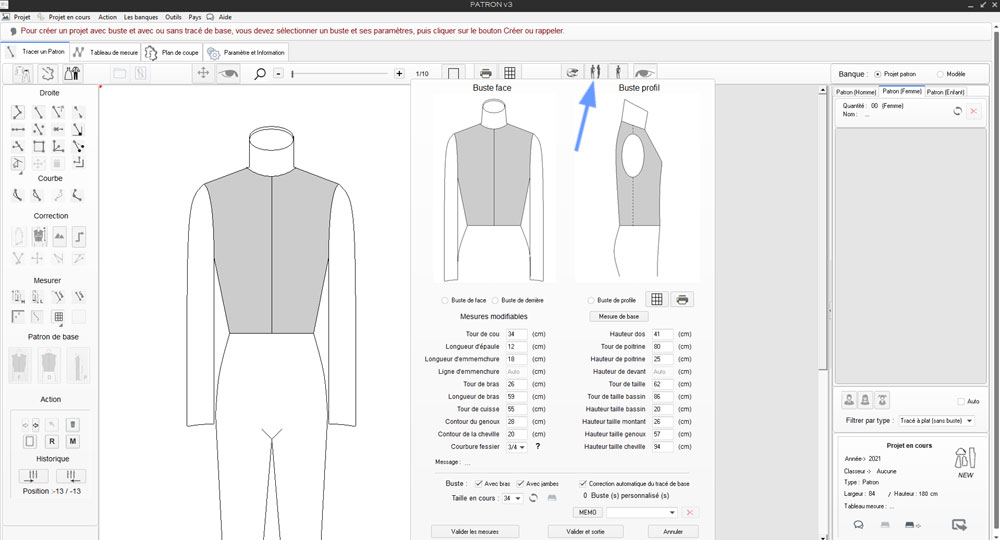

a) visualisation pour controle les bustes standards et personnalisés pour modification d'une ou plusieurs mesures si besoin.

Dans ce panneau il est possible de modifier 18 mesures différentes du buste voulant être utilisé pour le projet en cours, ainsi que certains autres paramètres :

1) Avec ou sans bras
2) Avec ou sans jambes
3) La mémorisation du buste en cours de modification, pour un rappelle ultérieur.

A ce stade, on peut :
Tracer directement sur le buste en l’utilisant comme support , tracé libre (sans moulage)
Note : Commencer à tracer sans sélectionner un tracé de base rend l’accès au tracé de base et aux vues associées inaccessible.

Patron v3 accepte 2 utilisations des bustes.
Méthode 1 ) Sélection d’un buste puis sélection d’un tracé de base, vient le moment de la modification des mesures du tracé de base (largeur d’épaule, hauteur buste etc ..).

Méthode 2 ) Après la sélection d’un buste, tracer directement sur le buste (sans sélection d’un tracé de base) rend l'accès aux vues et au moulage (impossible).
Cette méthode peut être utilisée pour utiliser un buste comme modèle sur lequel on souhaite dessiner un croquis avec la possibilité de modifier ses mesures avec l'outil approprié.

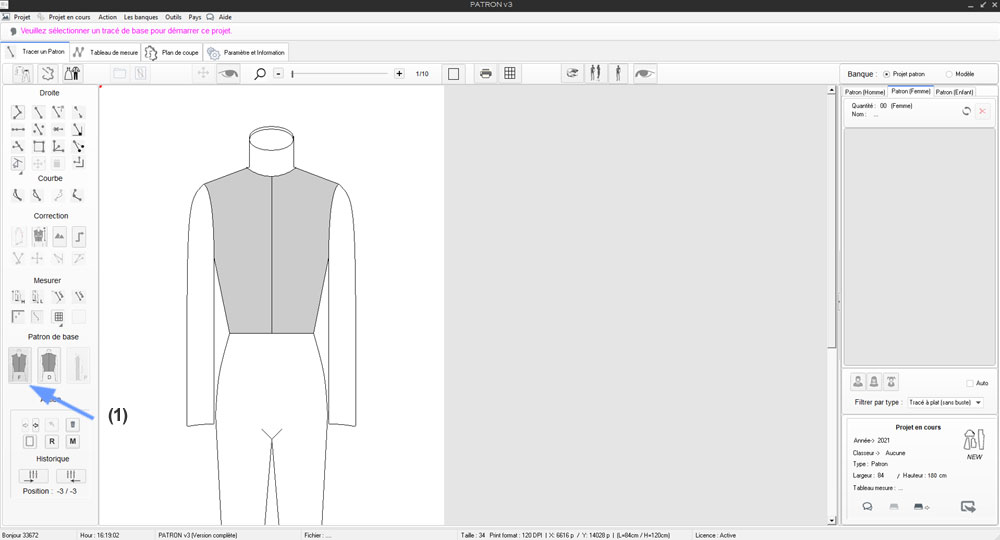

Méthode 1 : En (6) accès à l'outil d'ajout d'un tracé de base au projet en cours ainsi que de sa gestion.

Outil de sélection d'un tracé de base ici une Ribe cintrée:

Ce tracé de base ici une robe cintrée, est créé automatiquement en fonction des dimensions données au buste (par defaut) utilisé selon la taille du projet en cours.

Rappel : le buste par défaut, celui utilisable dans le projet en cours est sélectionné automatiquement selon la taille définie dans le projet,
Exemple : Taille du projet = 34 implique que le Buste de taille 34 sera le buste en cours par défaut, la taille du buste étant la même que celui du projet en cours

2) Les 12 tracés de base (à personnaliser) disponibles sur cette version de PATRON v3:
Ces tracés de base ont pour intérêt de faciliter un début de projet personnel tout en partant sur un tracé compatible avec le moulage, les modifications faites par la suite représentent
le travail personnel apporté par l'utilisateur.

On peut y modifier 26 mesure différentes (hauteur doc, longueur dépaule... mai aussi y porter des modification comme l'ajout d'élément (col, poche etc..) y faire des découpes et un certain nombre de modifications complémentaires.

Note : ces tracés de base sont construit automatiquement par Patron v3, sans élément ou autres ajout supplémentaire afin de permettre une modification plus aisée par l'utilisateur,

Modèles (vues de Face)

Robe cintrée

Robe

Chemisier

Jupe (symétrique)

Le mesures modifiables du tracé
- Tour de cou
- Longueur d'épaule
- Tour d'épaule
- Longueur d'emmanchure
- Contour sous bras
- Hauteur sous bras
- Hauteur échancrure Col avant et arrière
- Tour de hanche
- Hauteur dos
- Tour de taille
- Hauteur jupe
- Contour partie basse
- Tour de bras (épaule)
- Longueur manches
- Tour de bras (poignés)

Le mesures modifiables du tracé
- Tour de cou
- Longueur d'épaule
- Tour d'épaule
- Longueur d'emmanchure
- Contour sous bras
- Hauteur sous bras
- Hauteur échancrure Col avant et arrière
- Tour de hanche
- Hauteur dos
- Tour de bras (épaule)
- Longueur manches
- Tour de bras (poignés)

Le mesures modifiables du tracé
- Tour de cou
- Longueur d'épaule
- Tour d'épaule
- Longueur d'emmanchure
- Contour sous bras
- Hauteur sous bras
- Hauteur échancrure Col avant et arrière
- Tour de hanche
- Hauteur dos
- Tour de taille
- Tour de bras (épaule)
- Longueur manches
- Tour de bras (poignés)

Le mesures modifiables du tracé
- Tour de taille
- Tour de hanche (sur le buste)
- Hauteur jupe
- Contour partie basse

Manteau court

Pantalon

Pantalon court (Short)

T-shirts cintré

Le mesures modifiables du tracé
- Tour de cou
- Longueur d'épaule
- Tour d'épaule
- Longueur d'emmanchure
- Contour sous bras
- Hauteur sous bras
- Hauteur échancrure Col Av et Ar
- Tour de hanche
- Hauteur dos
- Tour de bras (épaule)
- Longueur manches
- Tour de bras (poignés)

Le mesures modifiables du tracé
- Tour de taille
- Tour de hanche (sur le buste)
- Tour de cuisse
- Contour genoux
- Contour cheville
- Entre jambes
- Hauteur taille bassin
- Hauteur montant
- Hauteur taille genoux
- Hauteur taille cheville

Le mesures modifiables du tracé
- Tour de cou
- Longueur d'épaule
- Tour d'épaule
- Longueur d'emmanchure
- Contour sous bras
- Hauteur sous bras
- Hauteur échancrure Col avant et arrière
- Tour de hanche
- Hauteur dos
- Tour de taille
- Tour de bras (épaule)
- Longueur manches
- Tour de bras (poignés)

Chemisier droit

Pantalon

Manteau long

T-shirts droit

Le mesures modifiables du tracé
- Tour de cou
- Longueur d'épaule
- Tour d'épaule
- Longueur d'emmanchure
- Contour sous bras
- Hauteur sous bras
- Hauteur échancrure Col avant et arrière
- Tour de hanche
- Hauteur dos
- Tour de taille
- Tour de bras (épaule)
- Longueur manches
- Tour de bras (poignés)

Ces tracés de base sont basics, mais ils offrent une base de départ à son utilisateur. Les parties sont dissociées par des couleurs modifiables si besoin.
On peut distinguer trois couleurs :

La couleur bleue représentant le font du tracé de base.
La couleur bleue gris pour les manches, le font blanc représentant les bras du buste.
La couleur gris clair étant le corps du buste luis même.

En cour de création...

Pour plus de détail voir la vidéo

Présentation rapide de PATRON v3
Partie 1 (modification des mesures d’un buste)
Partie 2 (utilisation d’un buste jusqu’à impression du patron)
Création et utilisation d'éléments personnels sous Patron v2

En cour de création...
